悬挂式七氟丙烷灭火装置（电磁型）

产品简介：悬挂式七氟丙烷气体灭火装置（电磁型）由灭火剂储瓶、容器阀、喷嘴、电磁型驱动装置、信号反馈装置、悬挂支架、压力表等组成，不需安装灭火剂输送管道，不需设置专用的储瓶间，采用悬挂或壁挂式安装，当火灾发生时，直接向防护区喷射灭火剂，灭火剂无管路损失，灭火速度更快、效率更高。装置具有自动、手动两种启动方式。

在线咨询

全国服务热线

0731-85228888 / 13297400000

产品详情
专题知识

悬挂式七氟丙烷灭火系统（电磁型）灭火视频演示

悬挂式七氟丙烷灭火系统（电磁型）-安装·调试·验收·投运

1. 系统简介

七氟丙烷（HFC-227ea）是一种高效、清洁的气体灭火剂，采用物理与化学综合抑制灭火机制。其化学成分为 CF₃CHFCF₃，具有良好的化学稳定性和极低的毒性，喷放后不留痕迹，不导电，不会对精密设备造成损害。

七氟丙烷灭火系统已被国际上广泛应用，是替代卤代烷 1301 的主流气体灭火方案之一。该系统特别适用于保护高价值、关键性与对停机时间极其敏感的场所。

悬挂式七氟丙烷灭火装置（电磁启动型）是一种预制式、独立成套的系统，灭火剂与驱动氮气共同储存在同一钢瓶内。火灾发生时，灭火剂在氮气推动下直接喷放至防护区，实现快速灭火。

该装置适用于独立空间保护，具有结构紧凑、安装简便、无需复杂管网、工程成本低等特点。

2. 核心优势

对人安全：

七氟丙烷在设计浓度范围内，对人体处于短时间暴露环境中是安全的。
喷放过程迅速，灭火动作完成后不会产生腐蚀性副产物，也不会影响人员撤离。

环境友好：

臭氧消耗潜能值（ODP）= 0
全球变暖潜能值（GWP）远低于许多卤代烷替代品。
符合《蒙特利尔议定书》和国家相关环保法规。

清洁无残留：

喷放后不产生固体粉末或液体残渣，不会污染仪器。
特别适合对清洁度要求高的环境，如机房、档案库与实验室。

高效灭火：

喷放时间≤10 秒，在极短时间内实现灭火浓度。
采用全淹没方式，可迅速扑灭 A、B 类火灾及电气火灾。

系统成熟可靠：

技术标准完善
设备结构紧凑，系统联动性强，维护管理简单。

3. 工作原理

七氟丙烷的灭火机理属于 化学抑制 + 热吸收 的综合方式。

当火灾发生时，灭火控制系统接收到信号，启动与容器阀连接的电磁驱动装置。高压氮气推动七氟丙烷灭火剂从贮存容器内通过喷嘴释放，灭火剂迅速扩散至被保护空间，以扑灭火灾。七氟丙烷通过以下方式实现灭火：

夺取火焰中的活性自由基（化学灭火）
降低燃烧温度（吸热降温）
稀释氧浓度

在设计浓度下，绝大多数可燃物的燃烧链反应被中断，从而实现快速灭火，同时保护区内人员仍具有可控的安全空间。

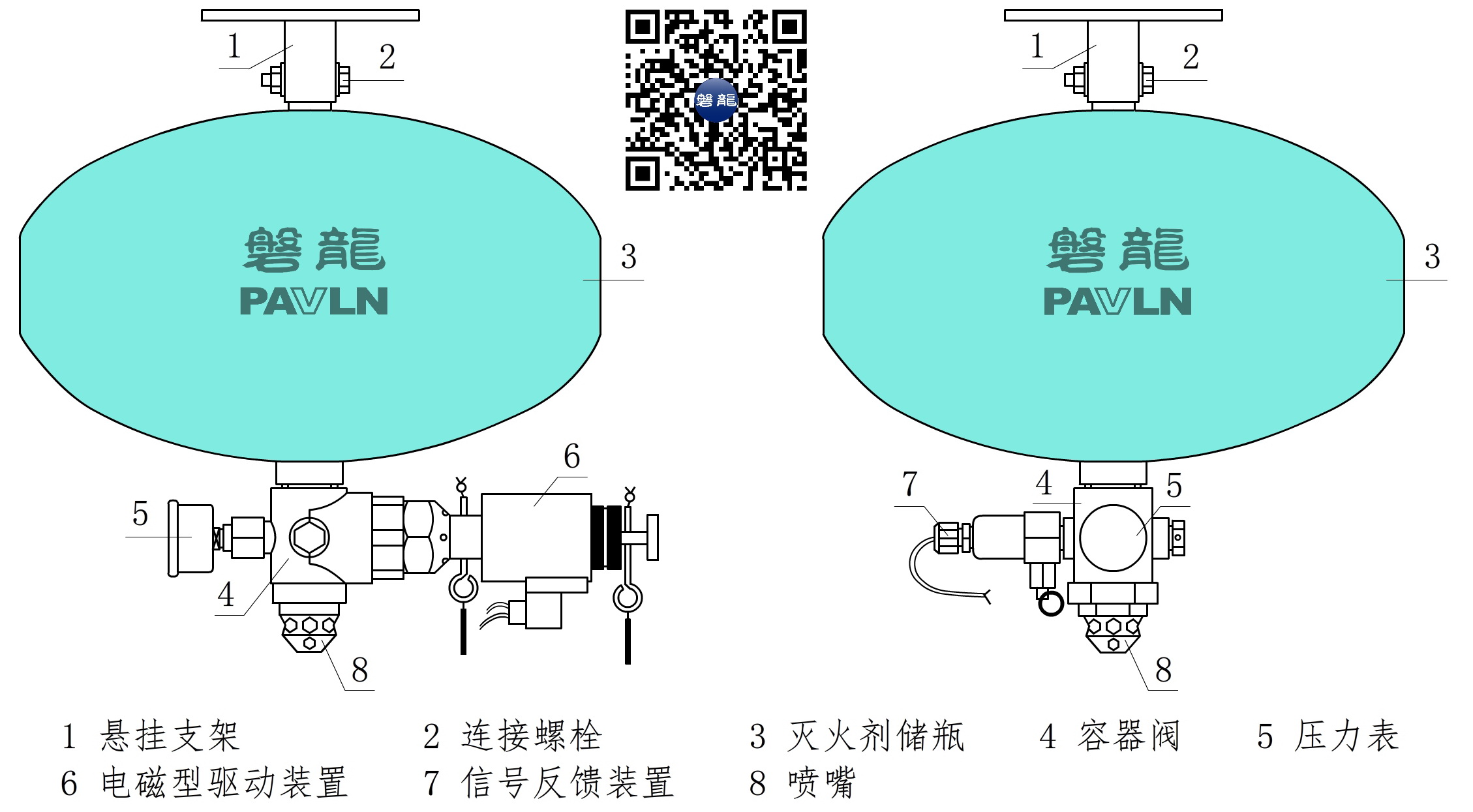

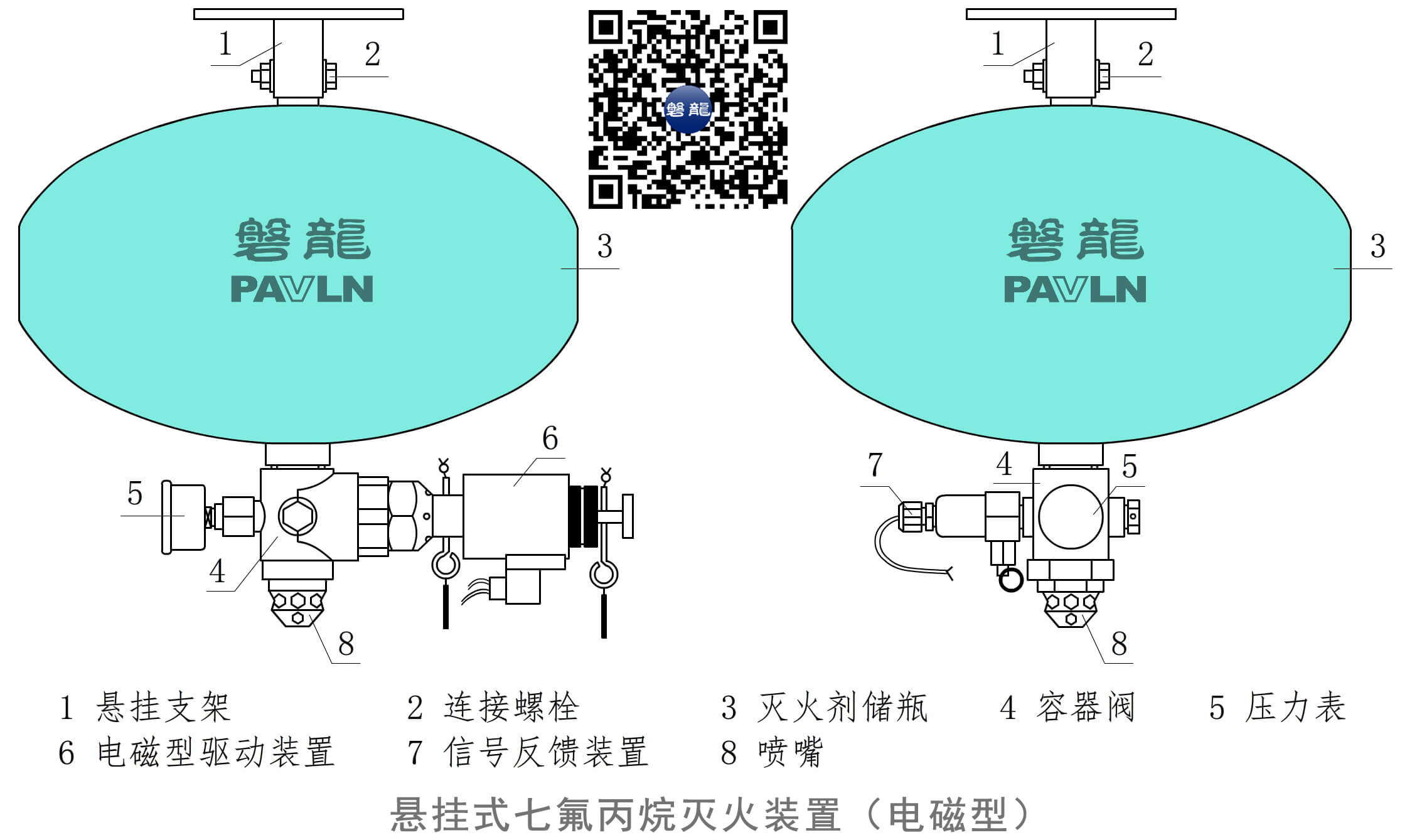

4. 系统组成

悬挂式七氟丙烷（电磁启动型）

5. 主要技术参数

产品型号规格	XQQC（灭火剂储瓶容积）/1.6-PL
灭火剂储瓶容积（L）	10	20	30	40	50	60
灭火剂贮存压力	1.6 MPa（20℃）
最大工作压力	2.5 MPa（50℃）
灭火剂充装密度	≤ 1.0 kg/L
工作启动电源	≥ DC24V，1.5A
灭火技术方式	全淹没
灭火剂喷射时间	≤ 10 S
启动方式	自动、手动
驱动气体	氮气
使用环境温度	0 ℃ ～ 50 ℃
注： 1.悬挂式七氟丙烷气体灭火装置型号表示：如XQQC20/1.6-PL。 XQ——悬挂式气体灭火装置； Q——灭火剂类型为七氟丙烷（第二个Q）； C——启动方式为电磁型驱动装置启动； 20——灭火剂储瓶容积为20L； 1.6——灭火剂贮存压力为1.6MPa（20℃）； PL——磐龙(PAVLN)。 2.采用多装置联合保护时，应尽量在保护区内均衡安装。

6. 规格型号与外形尺寸

产品名称	规格型号	外型尺寸（Φ*H）mm
悬挂式七氟丙烷气体灭火装置（电磁启动）	XQQC10/1.6-PL	270*440
悬挂式七氟丙烷气体灭火装置（电磁启动）	XQQC20/1.6-PL	350*480
悬挂式七氟丙烷气体灭火装置（电磁启动）	XQQC30/1.6-PL	400*535
悬挂式七氟丙烷气体灭火装置（电磁启动）	XQQC40/1.6-PL	400*680
悬挂式七氟丙烷气体灭火装置（电磁启动）	XQQC50/1.6-PL	450*690
悬挂式七氟丙烷气体灭火装置（电磁启动）	XQQC60/1.6-PL	450*765
