中压细水雾灭火系统（闭式系统，立式泵组）

产品简介：中压细水雾灭火装置利用清水作为灭火介质，采用特殊的喷头在特定的压力下（我司为1.5MPa）将水流分解成雾滴进行灭火，具有经济、适用范围广等特点，已成为替代气体灭火和其他灭火设备的重要技术之一，具有广泛的应用前景。

全国服务热线

0731-85228888 / 13297400000

中压-立式细水雾灭火系统闭式系统-灭火演示

水雾灭火系统主要以水为灭火介质，采用细水雾喷头在压力作用下喷洒细水雾进行灭火或控火，是一种环保、灭火效能高、适用范围广的灭火系统。

按所使用的细水雾喷头型式分类，细水雾灭火系统可以分为开式细水雾灭火系统和闭式细水雾灭火系统。

闭式细水雾灭火系统采用由热敏元件（如玻璃泡或易熔合金连杆）密封的细水雾喷头。当火灾产生的热量作用于热敏元件时，玻璃泡内的液体受热膨胀，导致玻璃泡破裂，从而触发密封机构开启。此时系统内加压的水雾随即喷出，实现火灾扑救功能。

精准动作与影响最小化：

超快响应与高效抑制：

水渍风险低：

系统经济性与可维护性：

安全与环保：

闭式细水雾灭火湿式系统基本不依靠火灾报警系统联动,但可以通过报警联动系统远程手动,且应该反馈相关信号给火灾报警系统。

中压细水雾灭火装置主要技术参数见下表所示。

产品型号规格	XSWBZB（额定流量）/2.5-PAVLN
额定流量（L/min）	400	800	1200	1600
额定工作压力	2.5MPa
单台泵组额定流量	400 L/min
单台泵组电机额定功率	30 KW
工作电源	AC 380V，50Hz
启动方式	玻璃球定温57℃
使用环境温度	4 ℃ ～ 50 ℃
注：中压细水雾灭火装置型号表示：如 XSWBZ400/2.5-PAVLN。 XSW——细水雾灭火装置； B——细水雾灭火装置为泵组式； Z——细水雾灭火装置压力等级为中压；第二个B—闭式； 400——装置额定流量（L/min）； 2.5——装置额定压力（MPa）； PAVLN——磐龙(PAVLN)。

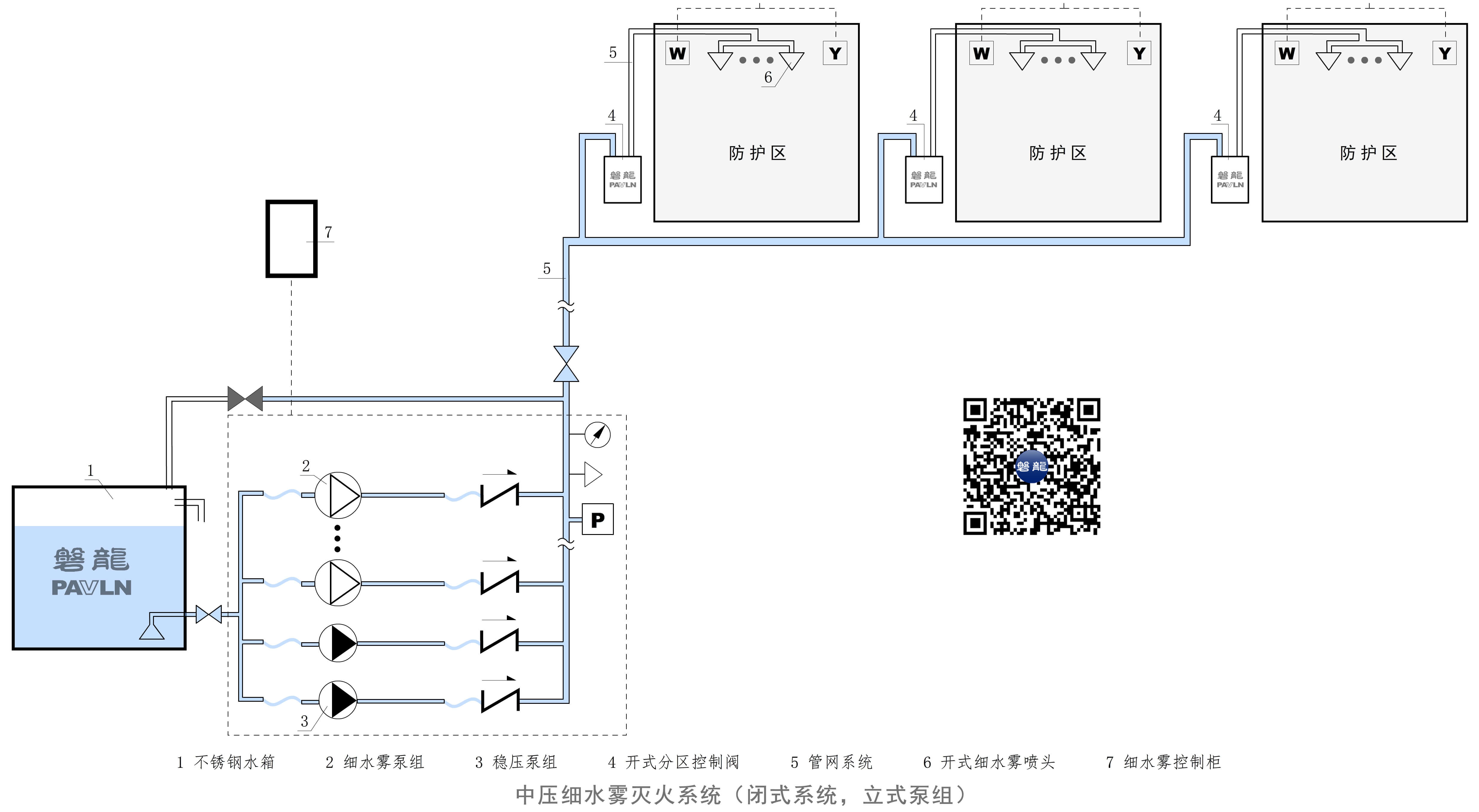

中压细水雾灭火系统（闭式系统，立式泵组）

由压力开关、电动阀等组成。工作电源DC24V，额定工作压力为3.5MPa。

接收火灾报警控制器的联动信号自动开启，反馈阀开启信号至火灾报警控制器，中压泵启动向防护区释放细水雾实施灭火时，由压力开关向火灾报警控制器发出喷放反馈信号。如图所示。

1.焊接式活接头(进水口)	2.带行程开关手动球阀	3.压力表	4.单向阀
5.流量开关

主要技术参数：

通过喷头专用连接件与细水雾管道连接，用于雾化压力水，结构如下图所示。

喷头

喷头专用连接件

1.与喷头螺纹连接

2.与管道焊接(需提供连接管道外径φ)

主要技术参数：

规格型号	公称流量系数（K）	最小工作压力（MPa）	额定流量（L/min）
XSW-T3.0/1.2-57℃φ2-PL	3.0	1.2	10.4
XSW-T3.0/1.2-57℃φ2-PL	3.5	1.2	12.1
XSW-T3.0/1.2-57℃φ2-PL	4.0	1.2	13.9
XSW-T3.0/1.2-57℃φ2-PL	4.5	1.2	15.6
XSW-T3.0/1.2-57℃φ2-PL	5.0	1.2	17.3
XSW-T3.0/1.2-57℃φ2-PL	5.5	1.2	19.1
注：细水雾喷头型号表示：如XSW-T3.0/1.2-57℃φ2-PL。 XSW-T——细水雾喷头； 3.0——公称流量系数； 1.2——最小工作压力（MPa）； 57°——玻璃球动作温度； φ2——玻璃球直径（mm）； PL——磐龙(PAVLN)。
