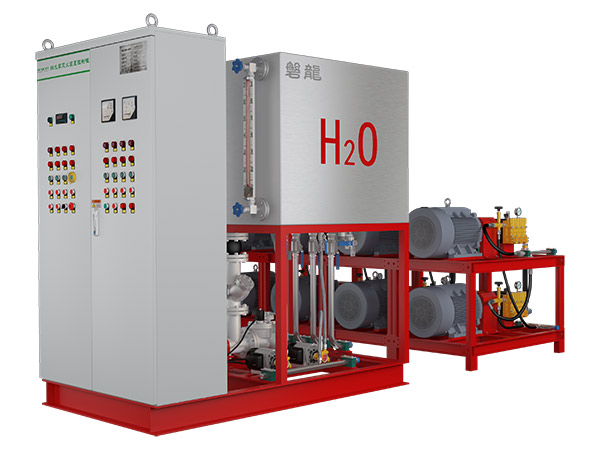

高压细水雾灭火系统（开式系统，卧式泵组）

1. 系统简介

细水雾灭火系统主要以水为灭火介质，采用细水雾喷头在压力作用下喷洒细水雾进行灭火或控火，是一种环保、灭火效能高、适用范围广的灭火系统。

按所使用的细水雾喷头型式分类，细水雾灭火系统可以分为开式细水雾灭火系统和闭式细水雾灭火系统。

开式细水雾灭火系统采用开式细水雾喷头。当火灾发生时，分区控制阀打开，加压水流通过分区控制阀、管网，通过细水雾喷头以细水雾形式释放。

2. 核心优势

人员安全与疏散友好：

• 喷放时无有害副产物，能迅速降温并降低烟气浓度，提高能见度，为人员安全疏散创造有利条件。

• 水雾颗粒温和，可避免高压水流可能造成的二次伤害。

环境友好与可持续性：

• 仅使用水作为灭火介质，无任何化学添加剂，对环境无负面影响。

• 耗水量极低，大幅减少水资源消耗，符合绿色建筑与可持续发展理念。

水渍损害低：

• 用水量远低于传统系统，可降低避免水渍对设备、档案及结构的损害。

• 适合用于数据中心、图书馆、文化遗产保护等对水敏感的区域。

高效灭火与快速控火：

• 细水雾具有极强的吸热冷却和隔氧窒息效果，可快速扑灭A类、B类及电气火灾。

• 响应迅速，能有效抑制火灾蔓延，减少热释放与烟尘生成。

系统灵活与适用性广：

• 可设计为局部应用或全淹没保护，适应不同空间布局与火灾风险。

• 管道管径小，节省空间，便于在既有建筑或复杂结构中安装。

• 系统可模块化设计，易于扩展与维护。

3. 工作原理

开式高压细水雾系统通过高压泵组将普通水源加压，再经特殊设计的开式喷头雾化成极细的水颗粒。当火灾探测器发出信号，系统自动启动，喷头喷出细水雾覆盖整个保护区，实现多重灭火机制：

1. 高效冷却：细水雾表面积巨大，快速吸收大量热量，急剧降低火焰温度。

2. 窒息作用：水雾蒸发膨胀，局部稀释氧气浓度，抑制燃烧反应。

3. 阻隔热辐射：水雾层可有效衰减热辐射，防止火焰蔓延。

4. 洗涤烟雾：吸附烟尘颗粒，净化空气，提高疏散能见度。

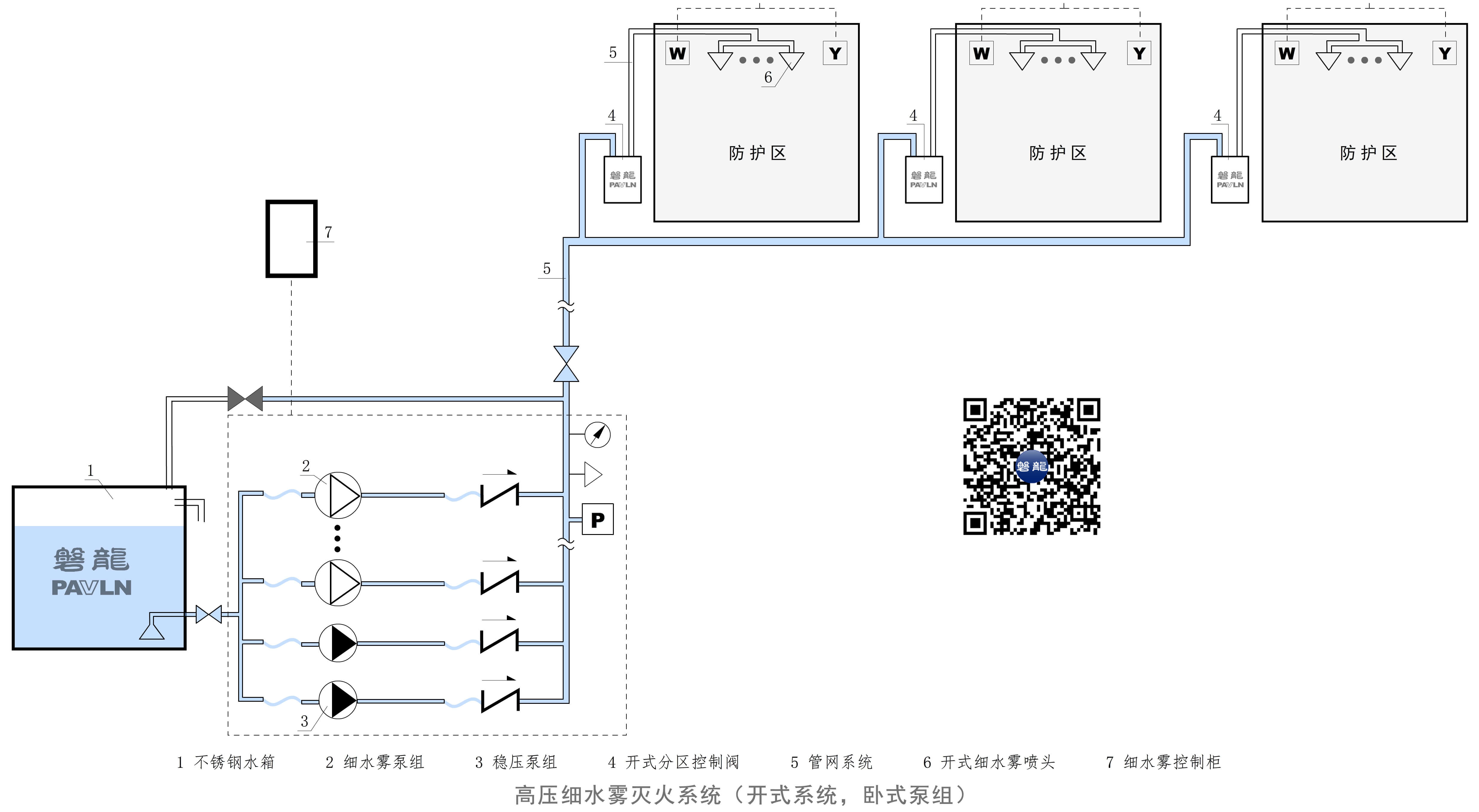

4. 系统组成

细水雾灭火装置应设置在专用的设备间内，设备间应采用耐火极限不低于2.00h的防火隔墙和1.50h的楼板与其他部位分隔，开向建筑内的门应采用甲级防火门，且应采取防水淹没的技术措施。

5. 主要技术参数

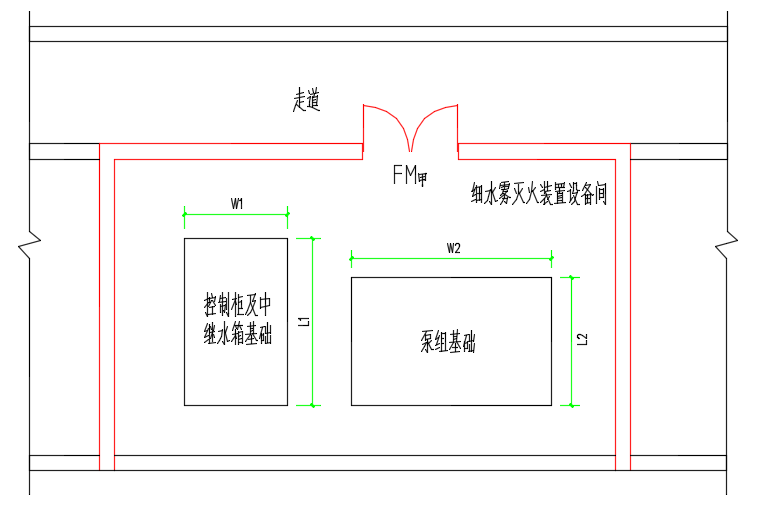

6. 设备间布置示例

注1：示意图包含泵组、稳压泵、控制柜等部件的基础尺寸和设备重量（高压系统包括了中继水箱），如需设置独立的储水箱和补水泵，储水箱容积和补水泵应由相关专业计算确定。

注2：细水雾灭火装置设备间的门应能方便设备搬运，门的净宽度可参考所选型号的部件外形尺寸，或者预留吊装孔，吊装孔尺寸建议不小于控制柜及中继水箱的基础尺寸。

7. 装置重量及基础尺寸表

8. 典型应用场景

开式高压细水雾灭火系统已在全球范围内成功应用于多种关键场所：

• 数据中心与通信机房：保护服务器与网络设备，电气绝缘，无水渍风险。

• 文化遗产与博物馆：保护藏品、档案和艺术品，避免水与化学损害。

• 电力设施：如变电站、涡轮机房、电缆隧道等。

• 船舶与海上平台：机舱、泵舱、控制室等受限空间。

• 轨道交通：地铁车辆、站台设备区、变电所。

• 工业厂房：液压站、油浸变压器、易燃液体仓库。

• 商业与公共建筑：中庭、图书馆、仓库、厨房排烟道。

总而言之，任何需要高效灭火、最大限度减少水损、保护人员安全且追求环保可持续的场所，都是开式高压细水雾灭火系统的理想选择。
