外贮压式七氟丙烷灭火系统（4.2MPa）

产品简介：外贮压式七氟丙烷灭火系统（4.2MPa）由瓶组架、灭火剂瓶组、动力气体瓶组、减压装置、高压软管、单向阀（灭火剂管路）、集流管、安全泄放装置、选择阀、信号反馈装置、灭火剂输送管道、喷嘴、驱动气体瓶组、电磁型驱动装置、驱动气体管路、单向阀（驱动气体管路）等组成。装置具有自动、手动和机械应急三种启动方式。

在线咨询

全国服务热线

0731-85228888 / 13297400000

产品详情
专题知识

有管网气体灭火系统（3D）

外贮压式七氟丙烷灭火系统-结构原理•发展趋势

外贮压式七氟丙烷灭火系统灭火视频演示

1. 系统简介

七氟丙烷（HFC-227ea）是一种高效、清洁的气体灭火剂，采用物理与化学综合抑制灭火机制。其化学成分为 CF₃CHFCF₃，具有良好的化学稳定性和极低的毒性，喷放后不留痕迹，不导电，不会对精密设备造成损害。

七氟丙烷灭火系统已被国际上广泛应用，是替代卤代烷 1301 的主流气体灭火方案之一。该系统特别适用于保护高价值、关键性与对停机时间极其敏感的场所。

在外贮压式气体灭火系统中，灭火剂（如 HFC-227ea）与驱动气体（氮气）分别储存在灭火剂瓶组和驱动气体瓶组中。火灾发生时，驱动气体瓶中的氮气释放进入灭火剂瓶组，推动灭火剂通过管网输送至防护区，实现快速灭火。

与内贮压式系统相比，外贮压系统具有以下优势：

• 更远的喷射距离

• 更稳定的工作压力

• 更优异的灭火剂释放效率。

2. 核心优势

对人安全：

七氟丙烷在设计浓度范围内，对人体处于短时间暴露环境中是安全的。
喷放过程迅速，灭火动作完成后不会产生腐蚀性副产物，也不会影响人员撤离。

环境友好：

臭氧消耗潜能值（ODP）= 0
全球变暖潜能值（GWP）远低于许多卤代烷替代品。
符合《蒙特利尔议定书》和国家相关环保法规。

清洁无残留：

喷放后不产生固体粉末或液体残渣，不会污染仪器。
特别适合对清洁度要求高的环境，如机房、档案库与实验室。

高效灭火：

喷放时间≤10 秒，在极短时间内实现灭火浓度。
采用全淹没方式，可迅速扑灭 A、B 类火灾及电气火灾。

系统成熟可靠：

技术标准完善
设备结构紧凑，系统联动性强，维护管理简单。

3. 工作原理

七氟丙烷的灭火机理属于 化学抑制 + 热吸收 的综合方式。

当火灾发生时，灭火控制系统接收到信号，启动选择阀与容器阀，将灭火剂通过管网迅速释放至保护区。七氟丙烷通过以下方式实现灭火：

夺取火焰中的活性自由基（化学灭火）
降低燃烧温度（吸热降温）
稀释氧浓度

在设计浓度下，绝大多数可燃物的燃烧链反应被中断，从而实现快速灭火，同时保护区内人员仍具有可控的安全空间。

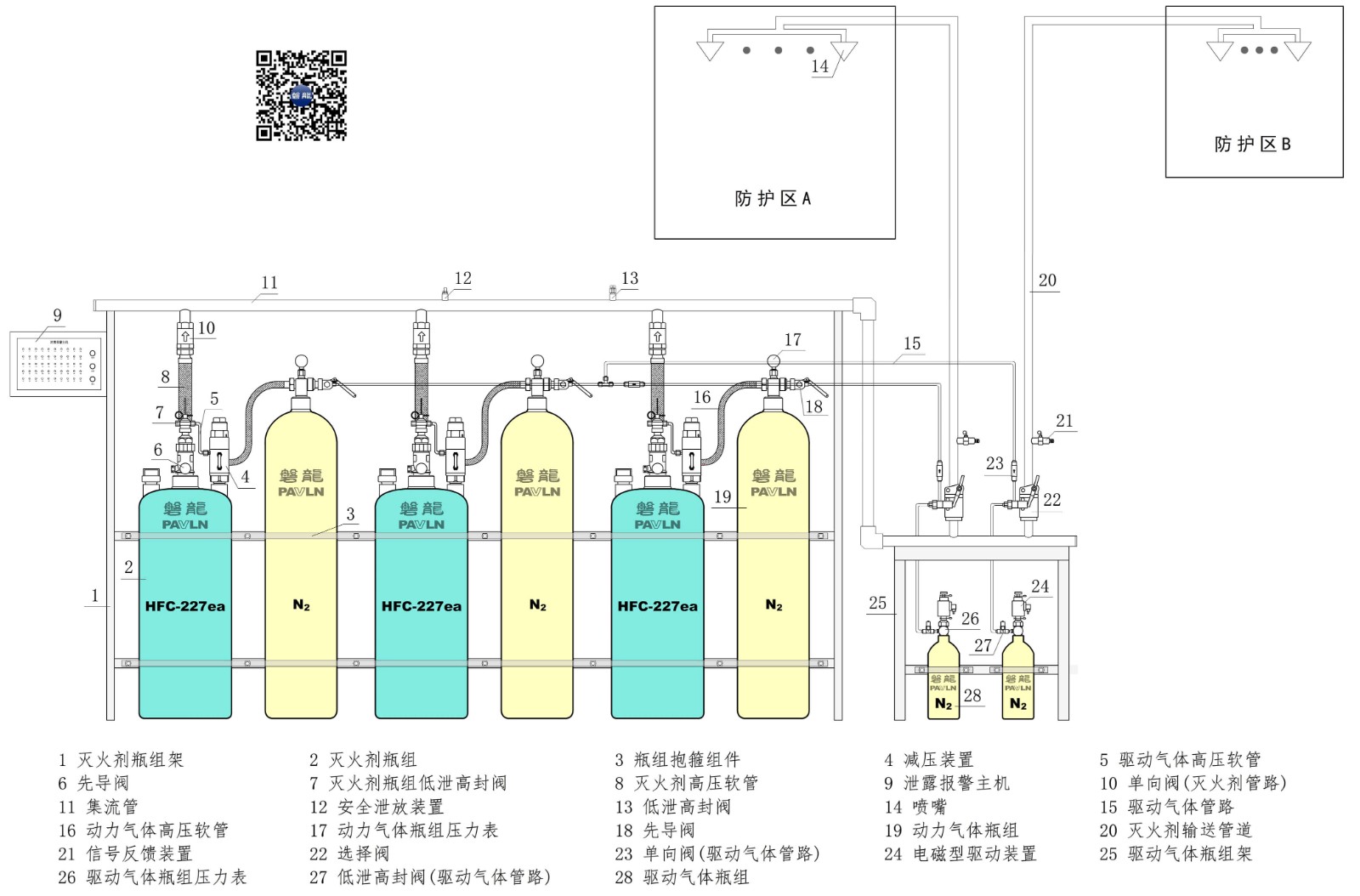

4. 系统组成

外储压七氟丙烷

5. 主要技术参数

产品型号规格	QMQ4.2/（灭火剂瓶组容积）W-PAVLN
灭火剂瓶组容积（L）	90	120	150	180	245
灭火剂贮存压力	0.3 MPa（20℃）
最大工作压力	5.3 MPa（50℃）
灭火剂充装密度	≤1.25 kg/L
工作启动电源	≥DC24V，1.5A
灭火技术方式	全淹没
灭火剂喷射时间	≤10 S
启动方式	自动、手动、机械应急操作
驱动气体/动力气体	氮气
动力气体充装压力	13.5 MPa（20℃）
驱动气体充装压力	6 MPa（20℃）
使用环境温度	0 ℃ ～ 50 ℃

6. 储瓶间布置示例

示例一

示例二

示例三

示例四

7. 储瓶间面积及承重要求

储瓶间的面积和承重要求，可根据瓶组和启动瓶的单元格尺寸和单元格配重估算。

驱动气体瓶组单元格尺寸和配重表

驱动气体瓶组	产品型号	单元格尺寸（m）	单元格配重（kg）
驱动气体瓶组	QP4/6-PAVLN	0.4×0.4	110
	QP6/6-PAVLN	0.4×0.4	115
	QP10/6-PAVLN	0.4×0.4	120
	QP40/6-PAVLN	0.4×0.4	150
	QP70/6-PAVLN	0.4×0.4	180

灭火剂瓶组单元格尺寸和配重表

气体灭火系统	产品型号	单元格尺寸(m)	单元格配重（kg）	产品最小高度（M）
有管网七氟丙烷灭火系统（外贮压）(4.2MPa)	QMQ4.2/90W-PAVLN	0.8*0.5	360	2.0
	QMQ4.2/120W-PAVLN	0.8*0.5	430	2.3
	QMQ4.2/150W-PAVLN	0.90*0.6	610	2.3
	QMQ4.2/180W-PAVLN	0.90*0.6	680	2.5
	QMQ4.2/245W-PAVLN	0.90*0.6	850	2.3
