IG541气体灭火系统（20MPa）

产品简介：IG541气体灭火系统（20MPa）由瓶组架、灭火剂瓶组、高压软管、单向阀（灭火剂管路）、集流管、安全泄放装置、选择阀、信号反馈装置、灭火剂输送管道、减压装置、喷嘴、驱动气体瓶组、电磁型驱动装置、驱动气体管路、单向阀（驱动气体管路）等组成。装置具有自动、手动和机械应急三种启动方式。

在线咨询

全国服务热线

0731-85228888 / 13297400000

产品详情
专题知识

有官网气体灭火系统（3D）

IG541气体灭火系统-灭火演示

IG541灭火系统-安装·调试·验收·投运

1. 系统简介

IG-541是一种清洁、高效的惰性气体灭火剂，它通过物理方式灭火，完全不会产生任何化学分解产物。其成分是三种自然界中存在的惰性气体的精确混合：

氮气： 52%
氩气： 40%
二氧化碳： 8%

这种独特的混合物被国际公认为一种极其安全可靠的消防解决方案，特别适用于需要保护高价值资产和对环境敏感的区域。

2. 核心优势

对人安全：

喷放后，舱室内的氧气浓度从正常的21%降低到约12.5%。这个水平足以支持生命（类似于在海拔3000-4000米的高度呼吸），但同时能有效抑制明火。
二氧化碳（8%）的加入是关键，它能刺激人体呼吸，防止在低氧环境中发生窒息风险。

对环境零危害：

臭氧消耗潜能值 = 0
全球变暖潜能值 = 0
其成分是天然气体，不会对大气层产生任何负面影响。

清洁无残留：

灭火过程是纯粹的物理反应，不产生任何腐蚀性或有毒的化学分解物。
喷放后无残留，不会损坏昂贵的电子设备、精密仪器、文件档案或艺术品。

高效且可靠：

灭火剂喷放迅速，通常在60秒内达到设计浓度，快速抑制火灾。
系统设计简单，部件可靠，维护方便。

3. 工作原理

IG-541采用物理窒息的方式灭火。

当火灾发生时，系统被触发，将IG-541气体迅速释放到受保护区域。它通过稀释空气中的氧气浓度至低于15%（通常设计在12.5%至14%之间）来消除燃烧所必需的要素。在这个氧气水平下，大多数材料的燃烧无法维持，但人员有足够的时间安全撤离。

重要的是：IG-541不会参与任何化学反应，不会干扰自然的燃烧链，因此被称为“清洁”灭火剂。

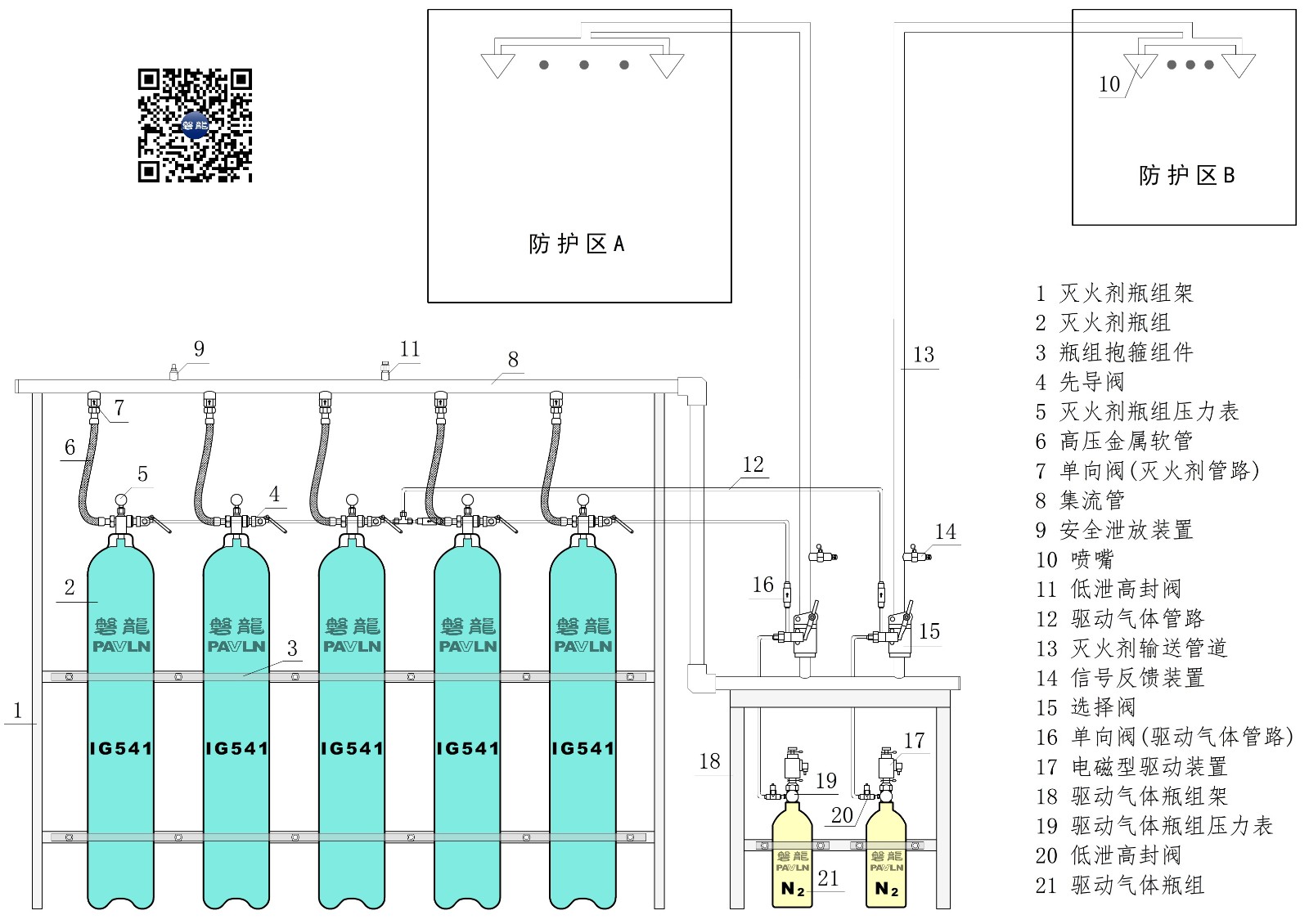

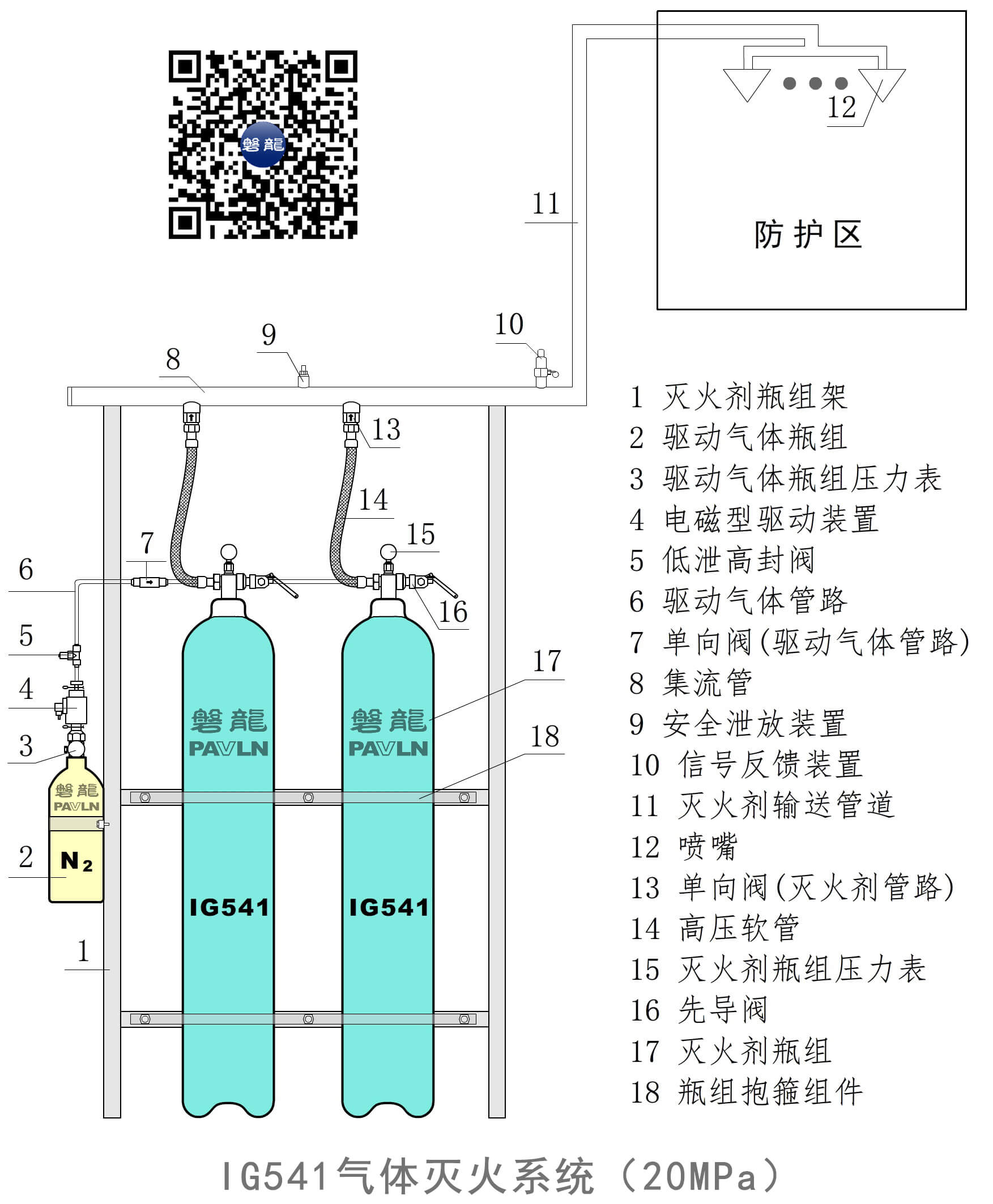

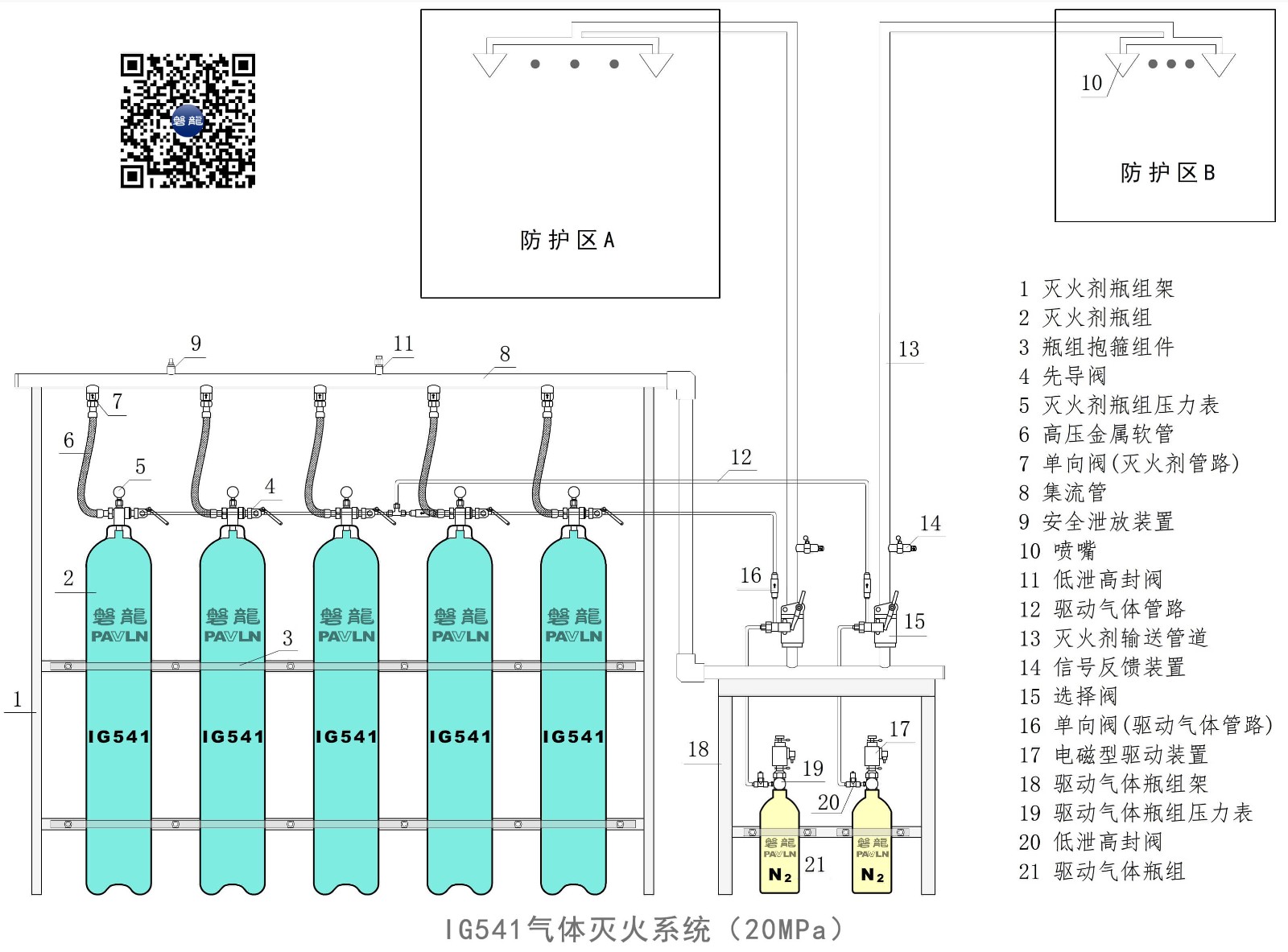

4. 设备组成

IG541

5. 主要技术参数

灭火剂贮存压力	20MPa（20℃）
最大工作压力	23.2MPa（50℃）
灭火剂充装密度	0.28106 kg/L
工作启动电源	≥DC24V，1.5A
灭火技术方式	全淹没
灭火剂喷射时间	≤60 S
启动方式	自动、手动、机械应急操作
驱动气体	氮气
驱动气体充装压力	6 MPa（20℃）
使用环境温度	0 ℃ ～ 50 ℃

6. 储瓶间布置示例

示例一

示例二

示例三

示例四

储瓶间的面积和承重要求，可根据瓶组和启动瓶的单元格尺寸和单元格配重估算。

7. 储瓶间面积及承重要求

驱动气体瓶组单元格尺寸和配重表

驱动气体瓶组	产品型号	单元格尺寸（m）	单元格配重（kg）
驱动气体瓶组	QP4/6-PAVLN	0.4×0.4	110
	QP6/6-PAVLN	0.4×0.4	115
	QP10/6-PAVLN	0.4×0.4	120
	QP40/6-PAVLN	0.4×0.4	150
	QP70/6-PAVLN	0.4×0.4	180

灭火剂瓶组单元格尺寸和配重表

气体灭火系统	产品型号	单元格尺寸（m）	单元格配重（kg）	产品最小高度（m）
IG541气体灭火系统（20MPa）	QMH20/70-PAVLN	0.4×0.4	130	2.3
	QMH20/80-PAVLN	0.4×0.4	150	2.4
	QMH20/82-PAVLN	0.4×0.4	150	2.4
	QMH20/90-PAVLN	0.4×0.4	160	2.2
