  • 七氟丙烷

七氟丙烷灭火系统(有管网,5.6MPa)

产品简介:七氟丙烷灭火设备包括瓶组架、灭火剂瓶组、高压软管、单向阀(灭火剂管路)、集流管、安全泄放装置、选择阀、信号反馈装置、喷嘴、驱动气体瓶组、电磁型驱动装置、驱动气体管路、单向阀(驱动气体管路)等组成部件。装置具有自动、手动和机械应急三种启动方式。
全国服务热线

0731-85228888 / 13297400000

应用场所

主要适用于电子计算机房、数据处理中心、电信通讯设施、过程控制中心、昂贵的医疗设施、贵重工业设备、博物馆和艺术馆、图书馆、档案馆、贵重物品库、应急电力设施、洁净厂房等重点场所的消防保护。

应用特点:

1)以七氟丙烷(HFC-227ea)作为灭火剂,无色、无味、清洁、不导电;

2)同一保护对象,相对惰性气体灭火剂,储瓶用量少;

3)灭火迅速,灭火时间短;

4)灭火浓度低,安全性能高。

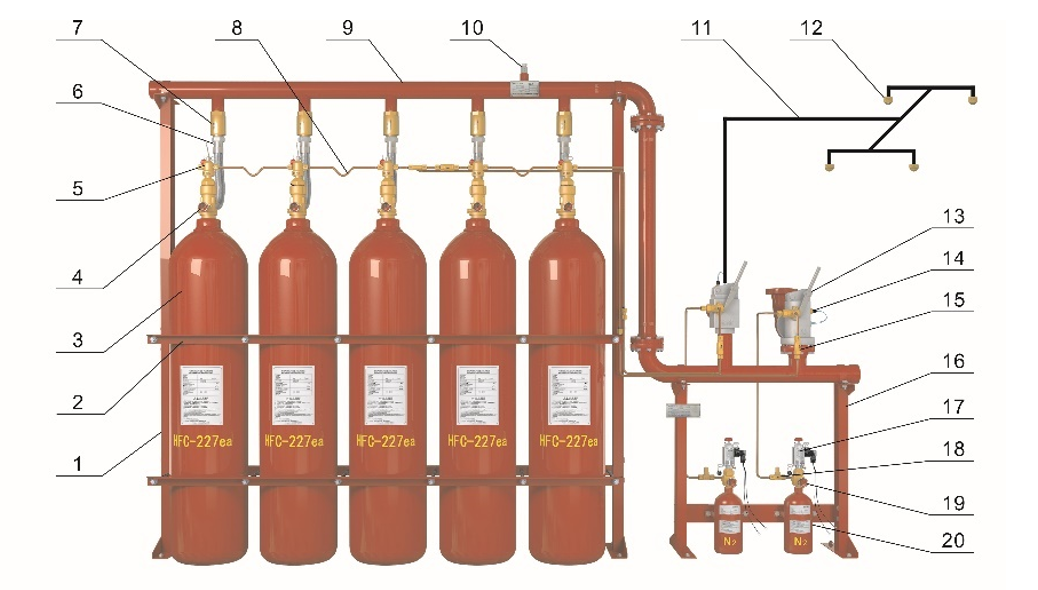

设备组成


1.灭火剂瓶组架
2.瓶组抱箍组件
3.灭火剂瓶组
4.灭火剂瓶组压力表
5.先导阀
6.高压软管
7.单向阀(灭火剂管路)
8.驱动气体管路
9.集流管
10.安全泄放装置
11.灭火剂输送管路
12.喷嘴
13.选择阀
14.信号反馈装置
15.单向阀(驱动气体管路)
16.驱动气体瓶组架
17.电磁型驱动装置
18.低泄高封阀
19.驱动气体瓶组压力表
20.驱动气体瓶组

主要技术参数

灭火剂贮存压力

5.6MPa(20℃)

最大工作压力

8MPa(50℃)

灭火剂充装密度

≤1.08 kg/L

工作启动电源

≥DC24V,1.5A

灭火技术方式

全淹没

灭火剂喷射时间

≤10 S

启动方式

自动、手动、机械应急操作

驱动气体

氮气

驱动气体充装压力

6 MPa(20℃)

使用环境温度

0 ℃ ~ 50 ℃

储瓶间布置示例


示例一




示例二




示例三




示例四

储瓶间面积及承重要求

储瓶间的面积和承重要求,可根据瓶组和启动瓶的单元格尺寸和单元格配重估算。


驱动气体瓶组单元格尺寸和配重表

驱动气体瓶组

产品型号

单元格尺寸(m)

单元格配重(kg)

驱动气体瓶组

QP4/6-PAVLN

0.4×0.4

110

QP6/6-PAVLN

0.4×0.4

115

QP10/6-PAVLN

0.4×0.4

120

QP40/6-PAVLN

0.4×0.4

150

QP70/6-PAVLN

0.4×0.4

180



灭火剂瓶组单元格尺寸和配重表

气体灭火系统

产品型号

单元格尺寸(m)

单元格配重(kg)

产品最小高度(m)

七氟丙烷气体灭火系统(5.6MPa)

QMQ5.6/70N-PAVLN

0.45×0.45

200

1.9

QMQ5.6/90N-PAVLN

0.45×0.45

250

2.2

QMQ5.6/120N-PAVLN

0.45×0.45

320

2.6

QMP70/5.6N-PAVLN-Ⅰ

0.45×0.45

210

1.8

QMP90/5.6N-PAVLN-Ⅰ

0.45×0.45

260

2.0

QMP100/5.6N-PAVLN-Ⅰ

0.45×0.45

280

2.1

QMP120/5.6N-PAVLN-Ⅰ

0.45×0.45

330

2.3

QMP150/5.6N-PAVLN-Ⅰ

0.5×0.5

410

2.3

QMP180/5.6N-PAVLN-Ⅰ

0.5×0.5

490

2.7
