  • IG100

IG100气体灭火系统(20MPa)

产品简介:IG100气体灭火系统(20MPa)由瓶组架、灭火剂瓶组、高压软管、单向阀(灭火剂管路)、集流管、安全泄放装置、选择阀、信号反馈装置、灭火剂输送管道、减压装置、喷嘴、驱动气体瓶组、电磁型驱动装置、驱动气体管路、单向阀(驱动气体管路)等组成。装置具有自动、手动和机械应急三种启动方式。
全国服务热线

0731-85228888 / 13297400000

应用场所

主要适用于地铁电气设备用房、电子计算机房、数据处理中心、电信通讯设施、过程控制中心、昂贵的医疗设施、贵重工业设备、博物馆和艺术馆、图书馆、档案馆、贵重物品库、应急电力设施、洁净厂房等重点场所的消防保护。

应用特点

1)IG-100惰性气体灭火剂完全由纯氮气(N2)组成;

2)是一种纯天然气体灭火剂;

3)灭火效率高;

4)安全环保。

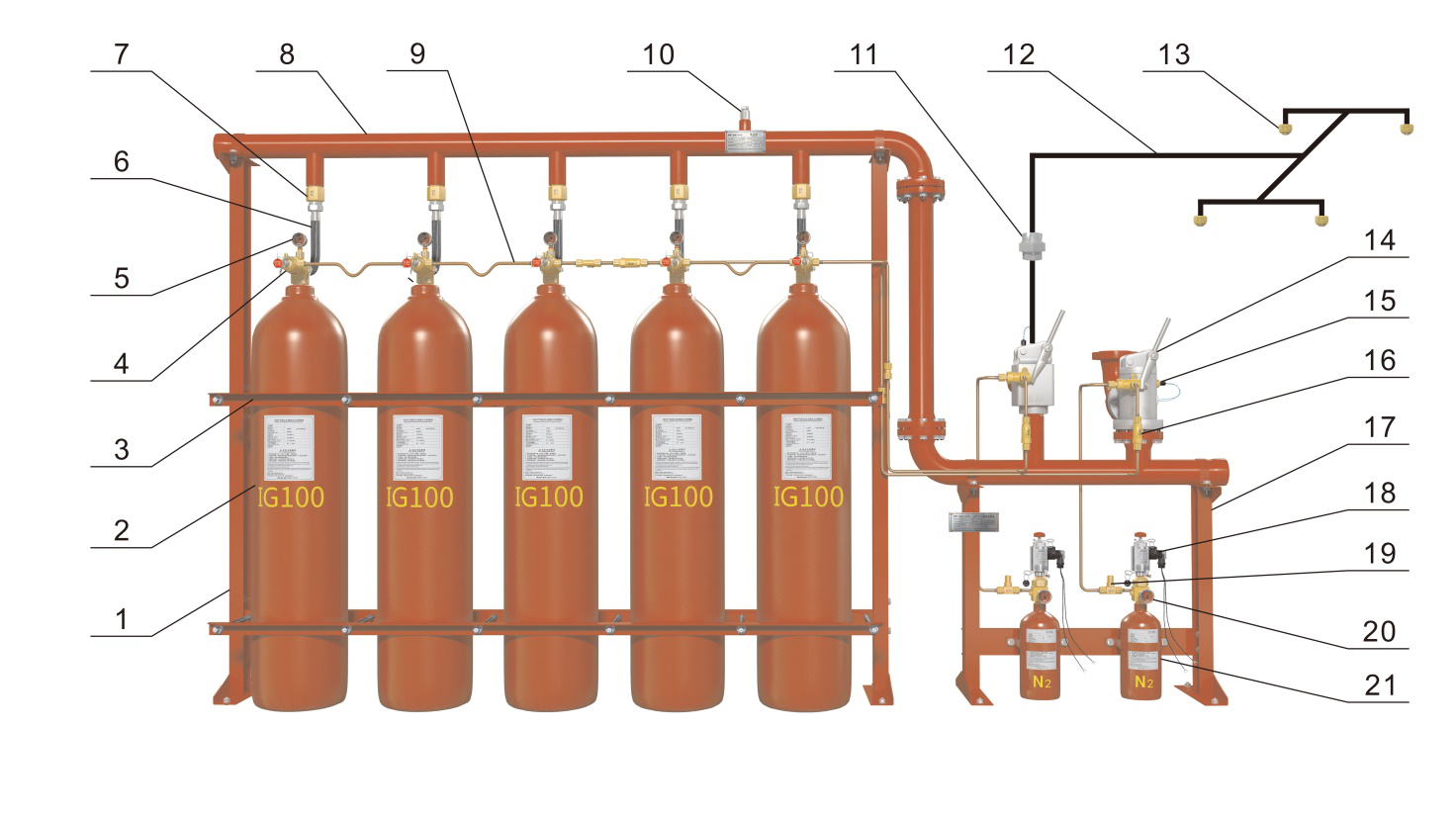

设备组成


1.灭火剂瓶组架
2.灭火剂瓶组
3.瓶组抱箍组件
4.先导阀
5.灭火剂瓶组压力表
6.高压软管
7.单向阀(灭火剂管路)
8.集流管
9.驱动气体管路
10.安全泄放装置
11.减压装置
12.灭火剂输送管路
13.喷嘴
14.选择阀
15.信号反馈装置
16.单向阀(驱动气体管路)
17.驱动气体瓶组架
18.电磁型驱动装置
19.低泄高封阀
20.驱动气体瓶组压力表
21.驱动气体瓶组



主要技术参数

灭火剂贮存压力

20MPa(20℃)

最大工作压力

23.2MPa(50℃)

灭火剂充装密度

0.28106kg/L

工作启动电源

≥DC24V,1.5A

灭火技术方式

全淹没

灭火剂喷射时间

≤60S

启动方式

自动、手动、机械应急操作

驱动气体

氮气

驱动气体充装压力

6 MPa(20℃)

使用环境温度

0 ℃ ~ 50 ℃

储瓶间布置示例


示例一




示例二




示例三




示例四


储瓶间的面积和承重要求,可根据瓶组和启动瓶的单元格尺寸和单元格配重估算。

储瓶间面积及承重要求

驱动气体瓶组单元格尺寸和配重表

驱动气体瓶组

产品型号

单元格尺寸(m)

单元格配重(kg)

驱动气体瓶组

QP4/6-PAVLN

0.4×0.4

110

QP6/6-PAVLN

0.4×0.4

115

QP10/6-PAVLN

0.4×0.4

120

QP40/6-PAVLN

0.4×0.4

150

QP70/6-PAVLN

0.4×0.4

180



灭火剂瓶组单元格尺寸和配重表

气体灭火系统

产品型号

单元格尺寸(m)

单元格配重(kg)

产品最小高度(m)

IG100气体灭火系统(20MPa)

QMD20/70-PAVLN

0.4×0.4

140

2.3

QMD20/80-PAVLN

0.4×0.4

160

2.4

QMD20/82-PAVLN

0.4×0.4

160

2.5

QMD20/90-PAVLN

0.4×0.4

170

2.7
