特级防火卷帘（钢质）-水雾式垂直卷帘

一、系统简介

特级防火卷帘（钢质）-水雾式垂直卷帘是一种将钢质防火卷帘与自动水雾冷却系统相结合的高等级建筑防火分隔设施。产品在火灾发生时通过卷帘垂直下降形成物理隔断，同时在帘体表面形成连续水雾层，对卷帘进行冷却和保护，从而显著提升整体耐火与隔热性能。

该类特级钢质水雾防火卷帘广泛应用于对洞口尺寸较大、耐火要求极高且需长期稳定运行的建筑场所，是现代大型公共建筑和重要防护区域中常见的高等级防火分隔解决方案。

二、核心优势

1. 钢质结构结合水雾冷却，耐火性能卓越
采用高强度钢质帘体，并通过水雾系统对帘面持续冷却，有效降低高温作用，满足特级耐火等级要求。

2. 垂直卷帘结构，分隔效果可靠
垂直下降方式结构成熟，关闭后形成连续、稳定的防火隔断，适合标准及大尺寸洞口应用。

3. 有效降低背火面温升
水雾在帘体表面形成均匀冷却层，显著减少热辐射传递，提高相邻防护区安全性。

4. 用水量少，水渍损失少
采用喷雾形式，比自动喷水灭火系统冷却用水量少，节省用水、减少水渍危害。

5.单帘面占用空间小。

采用单帘面，相比特级防火卷帘（无机）防火卷帘的双帘面，占用的空间小。

6. 防烟性能良好
钢质帘体配合导轨密封设计，在阻挡火焰的同时有效控制烟气泄漏，满足防烟分区设计需求。

7. 系统联动，运行安全可控
可与火灾报警系统、水喷淋或水雾系统联动，在火灾发生时自动下降并同步启动水雾，确保可靠运行。

三、工作原理

1. 正常状态下，钢质防火卷帘卷绕于洞口上方，水雾系统处于待命状态。

2. 火灾发生后，火灾报警系统发出启动信号。

3. 防火卷帘控制装置启动，卷帘沿导轨垂直下降并关闭洞口。

4. 温控释放阀感温启动，水流通过喷洒管在卷帘表面形成连续水雾，对帘体进行冷却与保护。

5. 在火灾持续期间，卷帘与水雾系统协同工作，形成高等级防火防烟隔断。

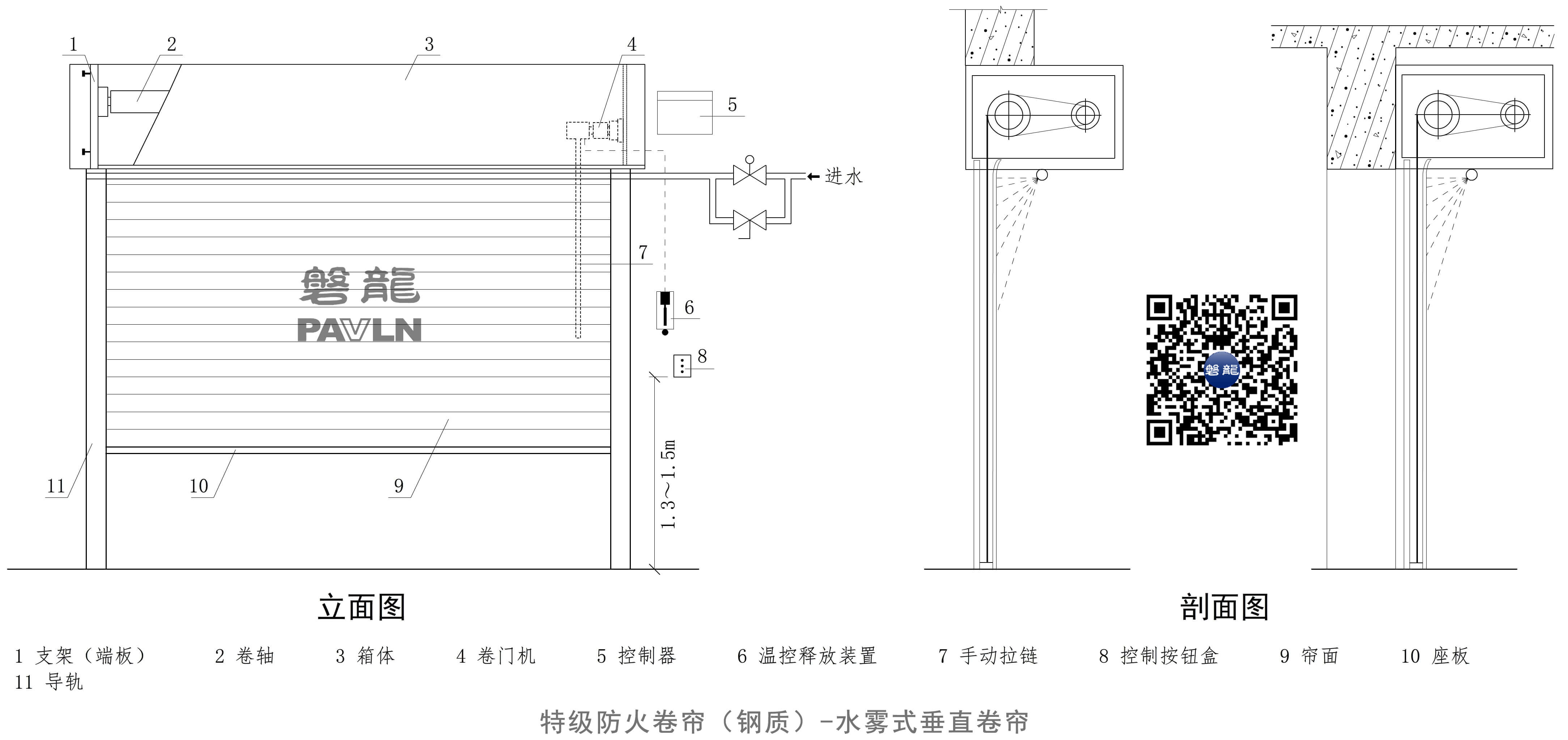

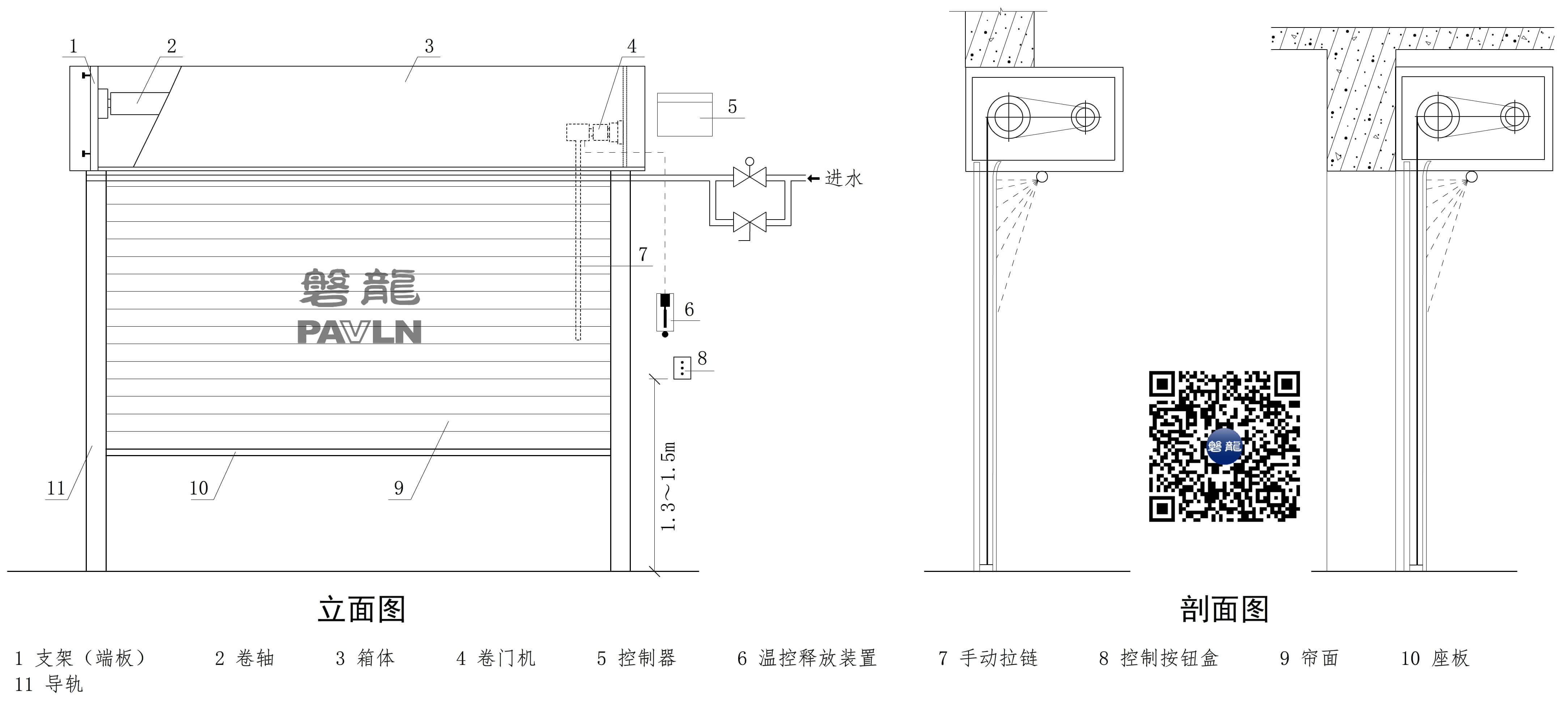

四、系统组成

五、主要技术参数

• 帘体材质：钢质防火帘板

• 耐火性能：特级耐火等级（完整性与隔热性）

• 运行方式：垂直方向自动下降

• 水雾形式：连续或联动喷放

• 启动方式：自动启动 / 手动启动 / 感温自动下降 / 机械应急下降

• 最大洞口尺寸：按项目需求定制

• 帘面布水强度：0.23m³/（h·m²）

六、典型应用场景

• 大型商业综合体及购物中心防火分区

• 地铁站、机场航站楼等交通枢纽

• 会展中心、剧院、体育馆等大空间建筑

• 工业厂房及物流仓储中心

• 对耐火等级和分隔可靠性要求极高的建筑区域

七、卷帘安装示意图及尺寸测量要求

方案一，门洞内无障碍物，卷帘安装在柱梁之间中安装方式，如图：

方案二，门洞顶部有障碍物，卷帘安装在障碍物底下中安装方式，以上部位用门眉护罩封堵，如图：

方案三，门洞侧部位有障碍物，可采取中安装方式，如图：

方案四，洞口高度较小，卷帘采用外安装方式，如图：

方案五，洞口立柱有装饰要求，采用导轨面应高出5mm安装方式，如图：

联系我们

如果您正在寻找一套兼具以下特点的特级防火卷帘（钢质）- 水雾式垂直卷帘：

• 钢质结构结合水雾冷却，满足特级耐火等级要求
• 垂直卷帘结构，防火分隔稳定可靠
• 有效降低背火面温升，提升整体防护安全性
• 用水量少，水渍危害小
• 防烟性能良好，可与水系统联动运行
• 符合建筑消防与防火分隔设计要求

欢迎联系我们的消防解决方案团队，为您提供：

• 建筑防火分区与洞口条件分析
• 产品选型、技术咨询及规范符合性支持
• 项目报价、供货及工程配合服务
• 安装指导、调试支持与维护培训

我们致力于为全球客户提供安全、可靠、符合规范标准的高等级建筑防火与防烟分隔解决方案。
