钢质防火卷帘（侧向式复合型）

一、系统简介

钢质防火卷帘（侧向式复合型）是一种专为特殊空间及不适合上下卷放位置设计的防火分隔设施。产品采用钢质复合帘面结构，通过侧向滑动方式在火灾发生时迅速关闭，在防火分区之间形成可靠的防火、防烟隔断。

相较于传统上下卷放式防火卷帘，侧向式复合型钢质防火卷帘在洞口尺寸适应性、运行稳定性及空间利用率方面具有明显优势，广泛应用于大型公共建筑、交通枢纽及工业建筑中，是现代建筑防火分隔系统的重要解决方案之一。

二、核心优势

1. 侧向运行，适用于特殊空间
采用侧向滑动关闭方式，特别适合高度受限或顶部空间不足的建筑洞口。

2. 可做异形结构
采用侧向滑动关闭方式，可根据建筑特征做异形结构（如弧形）。

3. 钢质复合结构，防火与隔热兼顾
帘体采用钢质结构并结合防火隔热层设计，在阻止火焰蔓延的同时有效降低背火面温升。

4. 运行平稳，可靠性高
侧向导轨及驱动系统受力均匀，运行过程稳定，可长期保持良好的启闭性能。

5. 自动联动与手动控制并存
可与火灾报警系统联动自动关闭，同时配备手动控制与应急操作功能，确保紧急情况下可靠使用。

三、工作原理

1. 正常状态下，侧向式防火卷帘沿洞口一侧收纳，不影响建筑空间使用和人员通行。

2. 火灾发生后，火灾报警系统发出启动信号。

3. 驱动装置启动，防火卷帘沿导轨以侧向滑动方式逐步关闭洞口。

4. 卷帘完全关闭后，在防火分区之间形成连续、稳定的防火防烟隔断。

5. 火灾结束并经人工确认安全后，可对系统进行复位操作。

四、产品组成

五、主要技术参数

• 帘面材料：钢质复合材料

• 耐火性能：满足防火完整性要求

• 启动方式：自动启动 / 手动启动

• 展开速度：符合人员疏散安全要求

• 最大洞口尺寸：按项目需求定制

六、典型应用场景

• 大型商业综合体与购物中心主通道

• 机场航站楼、火车站等交通枢纽

• 会展中心、体育馆等超大空间建筑

• 工业厂房、物流仓储中心

• 特殊结构或顶部空间受限的建筑洞口

七、卷帘安装示意图及尺寸测量要求

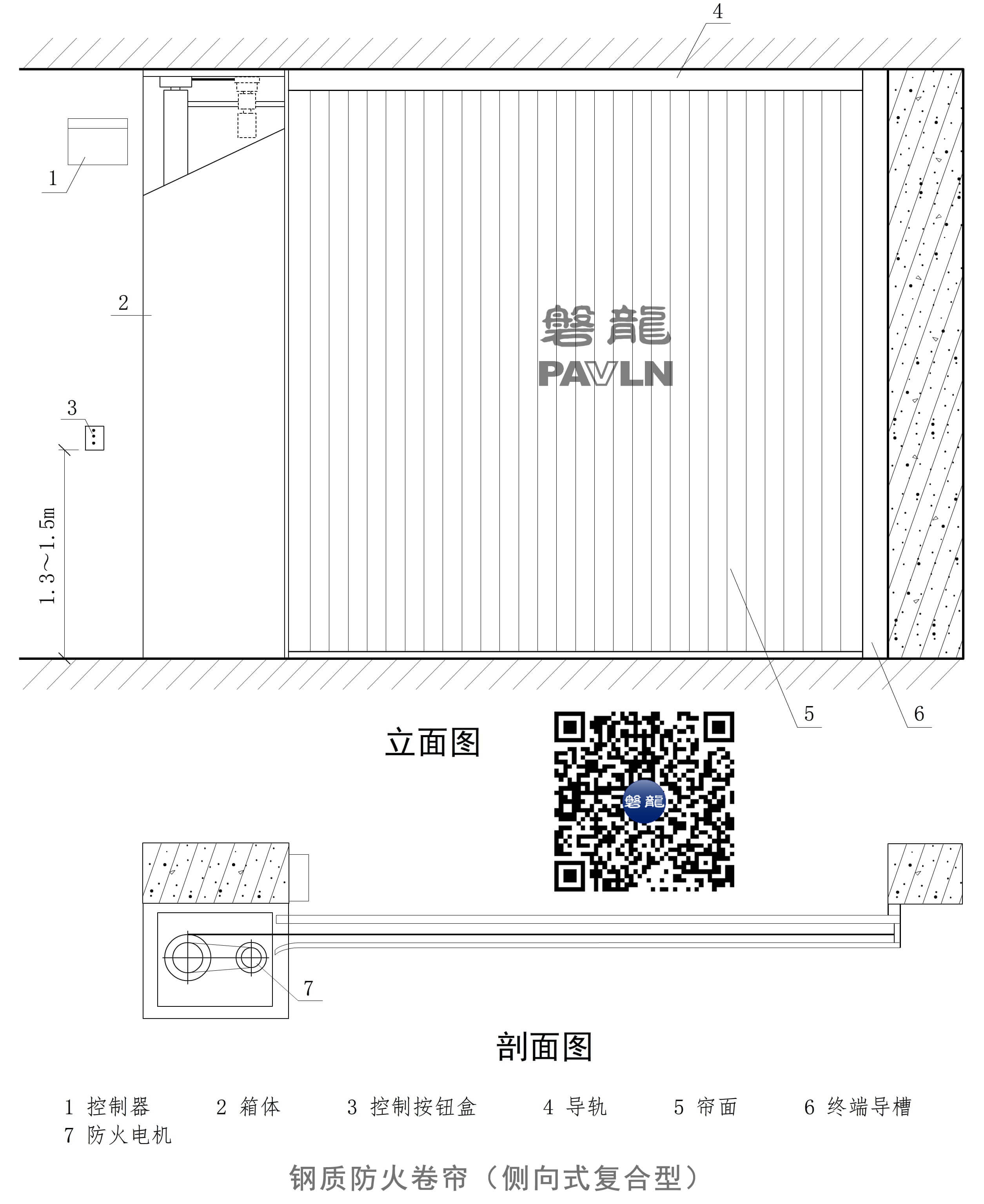

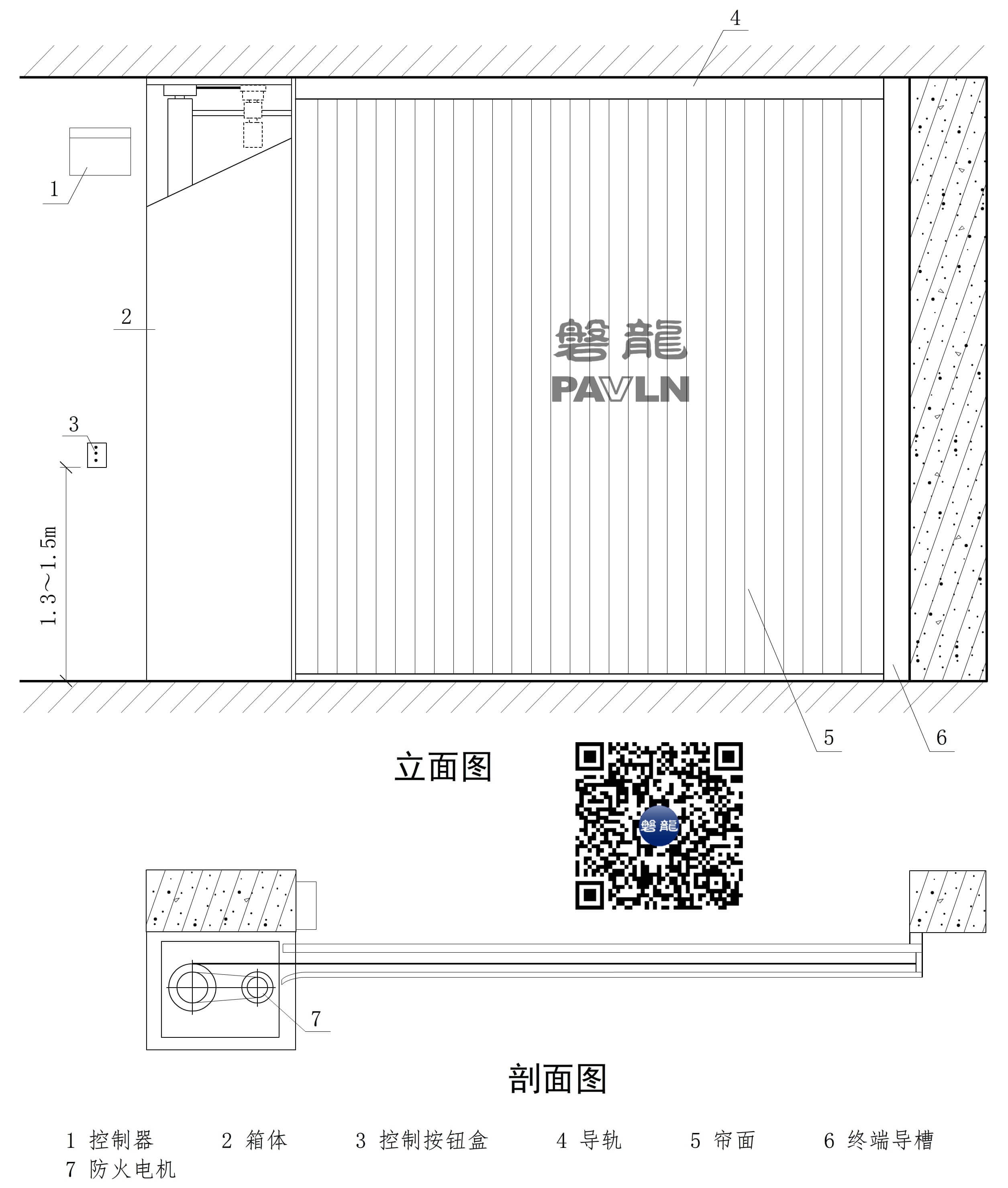

方案一，直线安装方式，如图：

方案二，跨度较大直线型对开布置方式安装，如图：

方案三，曲线型安装方式，如图：

方案四，较大间距曲线型对开布置方式安装，如图：

方案五，U型布置方式安装，如图：

联系我们

如果您正在寻找一套兼具以下特点的钢质防火卷帘（侧向式复合型）：

• 适用于超大或特殊洞口的侧向运行设计
• 钢质复合结构，防火与隔热性能兼顾
• 运行平稳，长期使用可靠
• 防烟性能良好，满足防烟分区设计需求
• 符合建筑消防与防火分隔设计要求

欢迎联系我们的消防解决方案团队，为您提供：

• 建筑防火分区与洞口条件分析
• 产品选型、技术咨询及规范符合性支持
• 项目报价、供货及工程配合服务
• 安装指导、调试支持与维护培训

我们致力于为全球客户提供安全、可靠、符合规范标准的建筑防火与防烟分隔解决方案。
